Ремонт роторов насосов — восстановление и балансировка

Ротор — один из наиболее нагруженных узлов насосного оборудования. В процессе эксплуатации он

подвергается воздействию вибрации, высоких температур, абразивных частиц и агрессивных рабочих сред. Износ вала, повреждение рабочих колёс, нарушение геометрии и дисбаланс приводят к снижению производительности насоса, повышенному шуму и ускоренному разрушению подшипников.

Профессиональный ремонт роторов насосов позволяет восстановить технические характеристики оборудования и избежать затрат на приобретение нового узла. Работы выполняются после диагностики и дефектации, по результатам которых определяется технология восстановления, сроки и стоимость ремонта.

Компания НасосРесурс выполняет ремонт и восстановление роторов промышленных насосов различных типов и типоразмеров. Мы работаем с оборудованием производственных предприятий, коммунальных организаций, энергетических объектов и других отраслей.

Когда требуется ремонт ротора насоса

Неисправность ротора не всегда приводит к немедленной остановке оборудования. На ранней стадии проблема может проявляться в виде незначительного шума или повышения вибрации. Продолжение эксплуатации в таком состоянии увеличивает риск повреждения подшипников, уплотнений, корпуса и других деталей насоса.

Основные признаки неисправности:

повышенная вибрация насосного агрегата;
посторонний шум во время работы;
нагрев подшипниковых узлов;
снижение производительности и напора;
появление течи через уплотнения;
неравномерное вращение вала;
увеличение энергопотребления;
частые повреждения подшипников;
биение муфты или рабочего колеса;
следы коррозии, эрозии и механического износа.

При появлении подобных признаков необходимо остановить оборудование и провести диагностику. Своевременное восстановление ротора насоса обычно требует меньших затрат, чем устранение последствий серьёзной аварии.

Какие дефекты мы устраняем

В процессе эксплуатации на деталях ротора могут возникать механические, коррозионные и усталостные повреждения. Характер дефектов зависит от конструкции насоса, режима работы, свойств перекачиваемой среды и качества технического обслуживания.

В рамках ремонта могут устраняться:

износ шеек вала под подшипники;
повреждение посадочных мест;
износ поверхностей под уплотнения;
прогиб и повышенное радиальное биение вала;
нарушение соосности элементов ротора;
коррозионные и эрозионные повреждения;
задиры, риски и выработка на рабочих поверхностях;
повреждение резьбы и шпоночных пазов;
трещины и сколы рабочих колёс;
ослабление посадки деталей;
статический или динамический дисбаланс;
нарушение геометрии сборочного узла.

После дефектации специалисты определяют, какие детали можно восстановить, а какие необходимо заменить. Решение принимается с учётом технического состояния ротора, ремонтопригодности и требований к дальнейшей эксплуатации насоса.

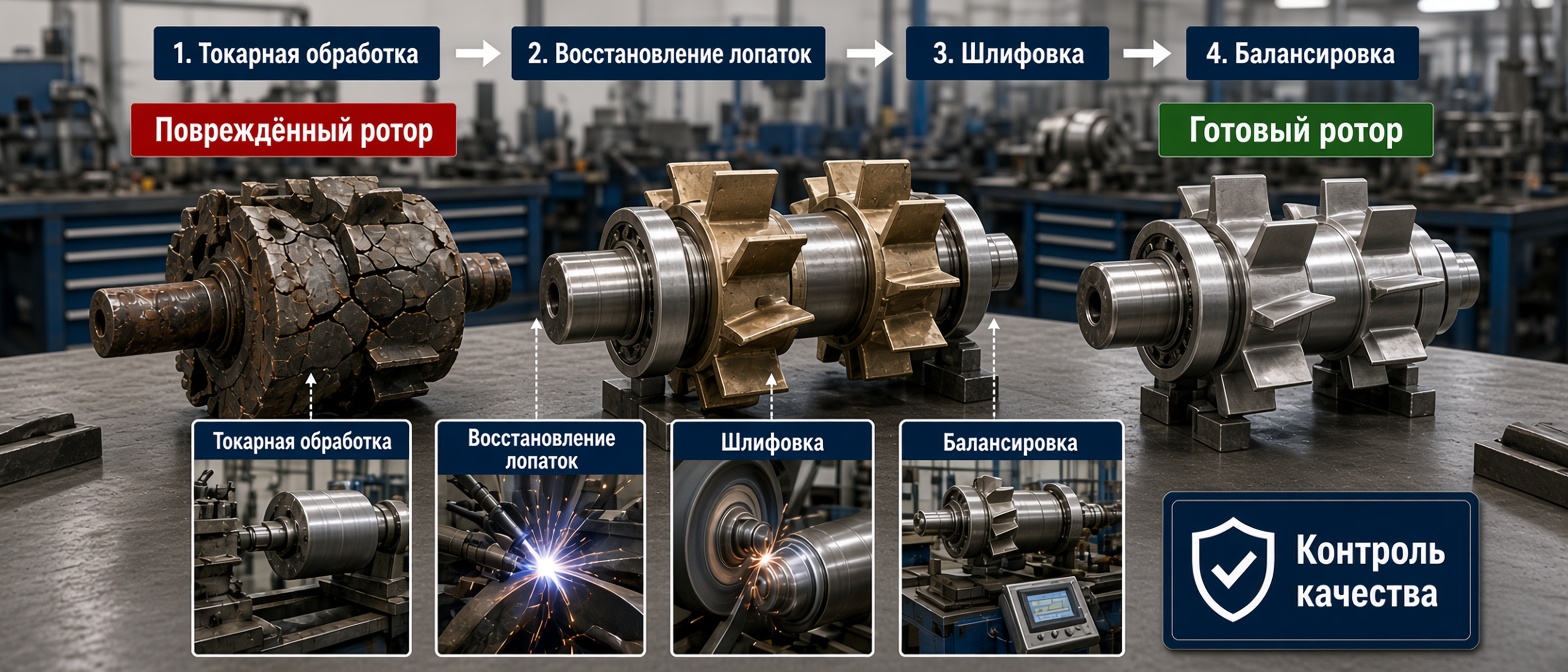

Этапы ремонта ротора насоса

1. Приёмка и первичный осмотр

Специалисты изучают состояние поступившего узла, фиксируют видимые повреждения и анализируют сведения об условиях эксплуатации. Если возможно, учитываются данные о вибрации, температуре подшипников и характере неисправности насоса.

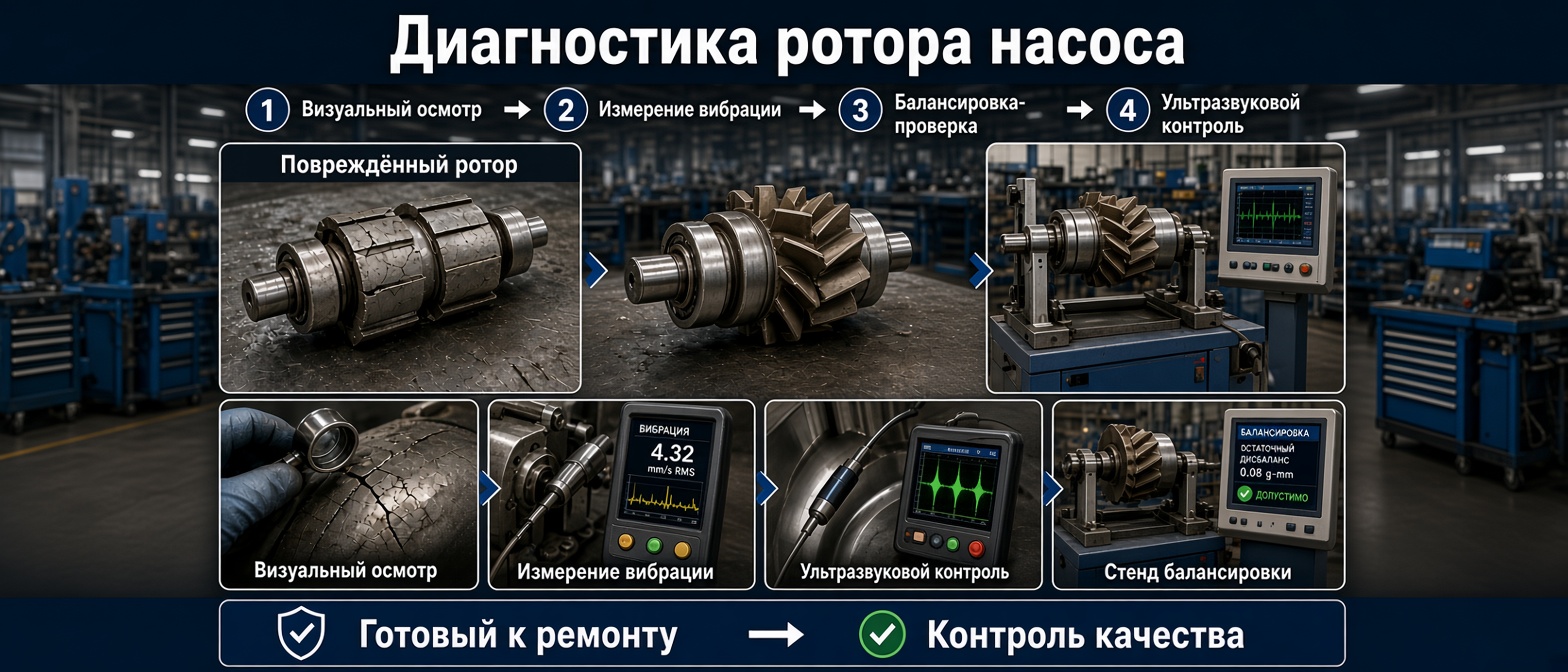

2. Очистка и дефектация

Детали очищают от загрязнений, продуктов коррозии и эксплуатационных отложений. Затем выполняется измерительный контроль основных геометрических параметров:

диаметра шеек и посадочных поверхностей;
радиального и торцевого биения;
прямолинейности вала;
состояния резьбы и шпоночных пазов;
геометрии рабочих колёс;
зазоров между сопрягаемыми деталями.

При необходимости применяются методы неразрушающего контроля для выявления поверхностных и скрытых дефектов.

3. Разработка технологии восстановления

На основании результатов диагностики составляется перечень ремонтных операций. Технология выбирается индивидуально: учитываются материал деталей, величина износа, рабочая частота вращения и условия эксплуатации насосного оборудования.

До начала работ с заказчиком согласовываются объём ремонта, предварительная стоимость и сроки выполнения.

4. Восстановление вала и посадочных поверхностей

Изношенные участки могут восстанавливаться наплавкой, напылением, установкой ремонтных втулок или другими технологически обоснованными способами. После нанесения материала выполняется механическая обработка до требуемого размера.

В зависимости от состояния детали проводятся:

проточка и шлифовка шеек вала;
восстановление посадок под подшипники;
ремонт поверхностей под уплотнения;
восстановление шпоночных пазов;
ремонт резьбовых участков;
правка вала;
изготовление ремонтных втулок;
финишная обработка рабочих поверхностей.

Метод ремонта подбирается таким образом, чтобы обеспечить необходимую точность, прочность и работоспособность восстановленного узла.

5. Ремонт рабочих колёс

Рабочее колесо проверяется на наличие трещин, сколов, кавитационных разрушений, коррозии и деформаций. В зависимости от характера повреждений выполняются восстановление геометрии, обработка посадочных отверстий, устранение локальных дефектов или замена детали.

Особое внимание уделяется состоянию лопаток и равномерности распределения массы. Даже небольшое различие в массе отдельных участков может стать причиной повышенной вибрации при вращении.

6. Сборка и динамическая балансировка

После восстановления деталей выполняются предварительная сборка и контроль биения. Затем проводится балансировка ротора насоса. Она необходима для уменьшения вибрации, снижения нагрузки на подшипники и увеличения ресурса оборудования.

Требуемая точность балансировки определяется с учётом конструкции, массы и рабочей частоты вращения ротора. По результатам контроля может оформляться протокол с указанием остаточного дисбаланса.

7. Итоговый контроль

Перед передачей заказчику проверяются:

основные геометрические размеры;
состояние восстановленных поверхностей;
радиальное и торцевое биение;
качество посадок;
правильность сборки;
результат балансировки;
соответствие выполненных работ согласованному объёму.

После завершения контроля заказчику передаётся восстановленный узел и комплект предусмотренных договором документов.

Какие роторы насосов ремонтируем

Возможность ремонта определяется не только типом насоса, но и конструкцией конкретного ротора. После предварительного осмотра специалисты оценивают состояние деталей и выбирают подходящую технологию восстановления.

Мы принимаем в ремонт роторы:

центробежных насосов;
многоступенчатых насосов;
консольных насосов;
питательных насосов;
сетевых насосов;
циркуляционных насосов;
секционных насосов;
химических насосов;
нефтяных и технологических насосов;
насосных агрегатов специального назначения.

Возможен ремонт как отдельных валов и рабочих колёс, так и роторов в сборе.

Оборудование для ремонта и контроля

Качество восстановления зависит от точности измерений и соблюдения технологии. Для ремонта роторов используются токарные, фрезерные, шлифовальные и балансировочные станки, а также измерительные приборы и средства неразрушающего контроля.

Производственные возможности позволяют выполнять:

механическую обработку валов;
шлифование шеек и посадочных мест;
наплавку и восстановление изношенных поверхностей;
изготовление втулок и других ремонтных деталей;
контроль соосности и биения;
статическую и динамическую балансировку;
проверку качества после ремонта.

Перечень операций определяется после изучения конструкции и фактического состояния узла.

Почему важно выполнять балансировку ротора

Дисбаланс возникает из-за неравномерного износа, деформации, ремонта рабочих колёс, образования отложений или неправильной сборки. При вращении неуравновешенная масса создаёт дополнительные нагрузки, которые передаются на подшипники, опоры и корпус насоса.

Динамическая балансировка ротора помогает:

снизить уровень вибрации;
уменьшить нагрузку на подшипники;
защитить уплотнения от преждевременного износа;
повысить стабильность работы насосного агрегата;
снизить вероятность аварийной остановки;
увеличить межремонтный период.

Балансировку рекомендуется проводить после восстановления вала, ремонта или замены рабочего колеса, а также при любых операциях, способных изменить распределение массы ротора.

Преимущества восстановления ротора

Ремонт изношенного узла во многих случаях экономически выгоднее приобретения новой детали. Это особенно актуально для импортных насосов, оборудования снятых с производства серий и агрегатов с длительным сроком поставки запасных частей.

Преимущества профессионального восстановления:

сокращение времени простоя оборудования;
возможность сохранить штатный насосный агрегат;
восстановление критически важных посадочных поверхностей;
изготовление отдельных деталей по образцу;
контроль геометрии и биения;
балансировка ротора после ремонта;
согласование технологии и стоимости до начала работ.

Окончательное решение о целесообразности ремонта принимается после дефектации. Если восстановление не обеспечит требуемую надёжность, заказчику предлагается замена повреждённых деталей или изготовление новых элементов.

От чего зависит стоимость ремонта

Цена ремонта ротора насоса рассчитывается индивидуально. На неё влияют:

тип и конструкция насоса;
масса и габариты ротора;
материал вала и рабочих колёс;
количество повреждённых деталей;
степень износа посадочных поверхностей;
наличие трещин, прогиба или коррозии;
необходимость наплавки и механической обработки;
объём изготовления новых деталей;
требуемая точность балансировки;
срочность выполнения заказа.

Для предварительной оценки можно направить фотографии узла, чертежи, маркировку насоса и описание неисправности. Точная стоимость определяется после очистки и дефектации.

Сроки выполнения работ

Продолжительность ремонта зависит от сложности повреждений, выбранной технологии и необходимости изготовления комплектующих. Стандартный срок сообщается после диагностики ротора.

Если оборудование необходимо восстановить срочно, возможность ускоренного ремонта рассматривается отдельно. При этом технологические операции и контроль качества выполняются в полном объёме.

Как заказать ремонт ротора насоса

Чтобы передать ротор в ремонт, свяжитесь со специалистами [название компании] и сообщите:

марку и модель насоса;
назначение оборудования;
частоту вращения ротора;
основные признаки неисправности;
габариты и примерную массу узла;
сведения о предыдущих ремонтах;
желаемый срок выполнения работ.

Для предварительной консультации можно приложить фотографии ротора, повреждённых поверхностей и заводской таблички насоса.

Оставьте заявку на диагностику и ремонт ротора насоса. Специалисты оценят техническое состояние узла, предложат технологию восстановления и подготовят расчёт стоимости.

Часто задаваемые вопросы

Можно ли восстановить погнутый вал насоса?

Возможность правки зависит от материала, величины прогиба, расположения деформированного участка и наличия трещин. Решение принимается после измерения биения и проверки состояния вала. Если безопасное восстановление невозможно, рекомендуется изготовление или установка нового вала.

Обязательно ли балансировать ротор после ремонта?

Балансировка необходима после операций, которые могли изменить геометрию или распределение массы: наплавки, ремонта рабочего колеса, замены деталей, механической обработки или сборки ротора. Это снижает вибрацию и нагрузку на подшипниковые узлы.

Можно ли отремонтировать посадочное место под подшипник?

Да, во многих случаях изношенную поверхность можно восстановить с последующей механической обработкой до требуемого размера. Конкретный метод выбирается с учётом материала вала, степени износа и условий работы.

Ремонтируете ли вы роторы импортных насосов?

Возможность ремонта определяется по конструкции и состоянию узла. Даже при отсутствии заводской документации отдельные детали могут быть восстановлены или изготовлены по образцу после проведения измерений.

Какие документы выдаются после ремонта?

Состав документов зависит от условий договора. Заказчику могут быть предоставлены акт выполненных работ, результаты измерительного контроля, перечень выполненных операций и протокол балансировки.

Можно ли рассчитать цену по фотографии?

По фотографиям можно определить ориентировочный состав работ. Точная цена устанавливается после очистки, измерений и дефектации ротора.
