Ремонт многоступенчатых насосов

Многоступенчатые насосы используют там, где требуется создать высокое давление и обеспечить

стабильную подачу жидкости. Такое оборудование устанавливают в системах водоснабжения, отопления, пожаротушения, промышленных установках, котельных, на предприятиях пищевой, химической и энергетической отраслей.

Конструкция многоступенчатого насоса включает несколько рабочих колес, последовательно размещённых на одном валу. Каждая ступень увеличивает давление перекачиваемой жидкости, поэтому даже небольшая неисправность одного элемента может привести к снижению производительности всего агрегата.

Своевременный ремонт многоступенчатых насосов помогает восстановить рабочие характеристики оборудования, предупредить серьёзные повреждения и сократить затраты на замену дорогостоящих узлов.

Когда требуется ремонт многоступенчатого насоса

Неисправность насоса не всегда проявляется полной остановкой оборудования. На ранних этапах проблема может выражаться изменением звука, снижением напора или нестабильной работой двигателя.

О необходимости диагностики и ремонта могут свидетельствовать следующие признаки:

• насос не запускается или периодически отключается;
• снизились напор и производительность;
• агрегат работает с повышенной вибрацией;
• появился нехарактерный гул, скрежет или свист;
• корпус или подшипниковые узлы перегреваются;
• наблюдается протечка в районе торцевого уплотнения;
• увеличилось энергопотребление;
• давление на выходе меняется без очевидной причины;
• двигатель работает, но насос не обеспечивает требуемую подачу;
• в перекачиваемой жидкости появились металлические частицы.

Эксплуатация оборудования с такими симптомами может привести к ускоренному износу рабочих колёс, повреждению вала, заклиниванию подшипников или выходу из строя электродвигателя.

Основные причины неисправностей

Многоступенчатый насос рассчитан на длительную работу, однако его ресурс зависит от условий эксплуатации, качества монтажа и регулярности технического обслуживания.

Износ рабочих колёс и направляющих аппаратов

Рабочие колёса постоянно контактируют с перекачиваемой жидкостью. Если в ней присутствуют песок, ржавчина, окалина или другие абразивные частицы, поверхности ступеней постепенно разрушаются.

Из-за износа увеличиваются внутренние зазоры, снижается давление и ухудшается производительность насоса. При значительном повреждении рабочих колёс восстановить характеристики можно только после замены или ремонта соответствующих деталей.

Повреждение вала

Вал может деформироваться из-за вибрации, перекоса муфты, чрезмерной нагрузки или заклинивания подшипников. Даже небольшое биение приводит к неравномерному вращению рабочих колёс и ускоряет износ уплотнений.

В процессе ремонта вал проверяют на биение. При необходимости его шлифуют, восстанавливают посадочные места или заменяют.

Износ подшипников

Неисправные подшипники становятся причиной повышенного шума, вибрации и нагрева. При дальнейшем использовании насоса возможно повреждение вала и других вращающихся деталей.

Подшипники меняют при наличии люфта, следов перегрева, коррозии, выкрашивания дорожек качения или повышенного шума при вращении.

Нарушение работы торцевого уплотнения

Торцевое уплотнение предотвращает утечку жидкости в месте выхода вала из корпуса. При естественном износе, перегреве, сухом ходе или попадании твёрдых частиц уплотнение теряет герметичность.

Замена торцевого уплотнения обычно требуется при появлении капель или постоянной течи. Одновременно проверяют состояние вала, втулки и посадочных поверхностей.

Коррозия и кавитация

Коррозионные повреждения возникают при использовании жидкости, не соответствующей материалу проточной части. Кавитация появляется при недостаточном подпоре на входе в насос и сопровождается характерным треском, вибрацией и разрушением поверхностей рабочих колёс.

Для устранения проблемы необходимо не только заменить повреждённые детали, но и проверить параметры системы: диаметр трубопровода, наличие засоров, давление на всасывании и соответствие насоса рабочему режиму.

Ошибки монтажа и эксплуатации

Причиной поломки может быть неправильная центровка, слабое крепление агрегата, работа без жидкости, частые пуски, превышение допустимой температуры или использование насоса за пределами расчётной характеристики.

Поэтому ремонт желательно сочетать с проверкой условий эксплуатации. В противном случае новая деталь также быстро выйдет из строя.

Как проводится ремонт многоступенчатых насосов

Ремонт начинается с диагностики. Специалист определяет характер неисправности, проверяет состояние основных узлов и оценивает целесообразность восстановления оборудования.

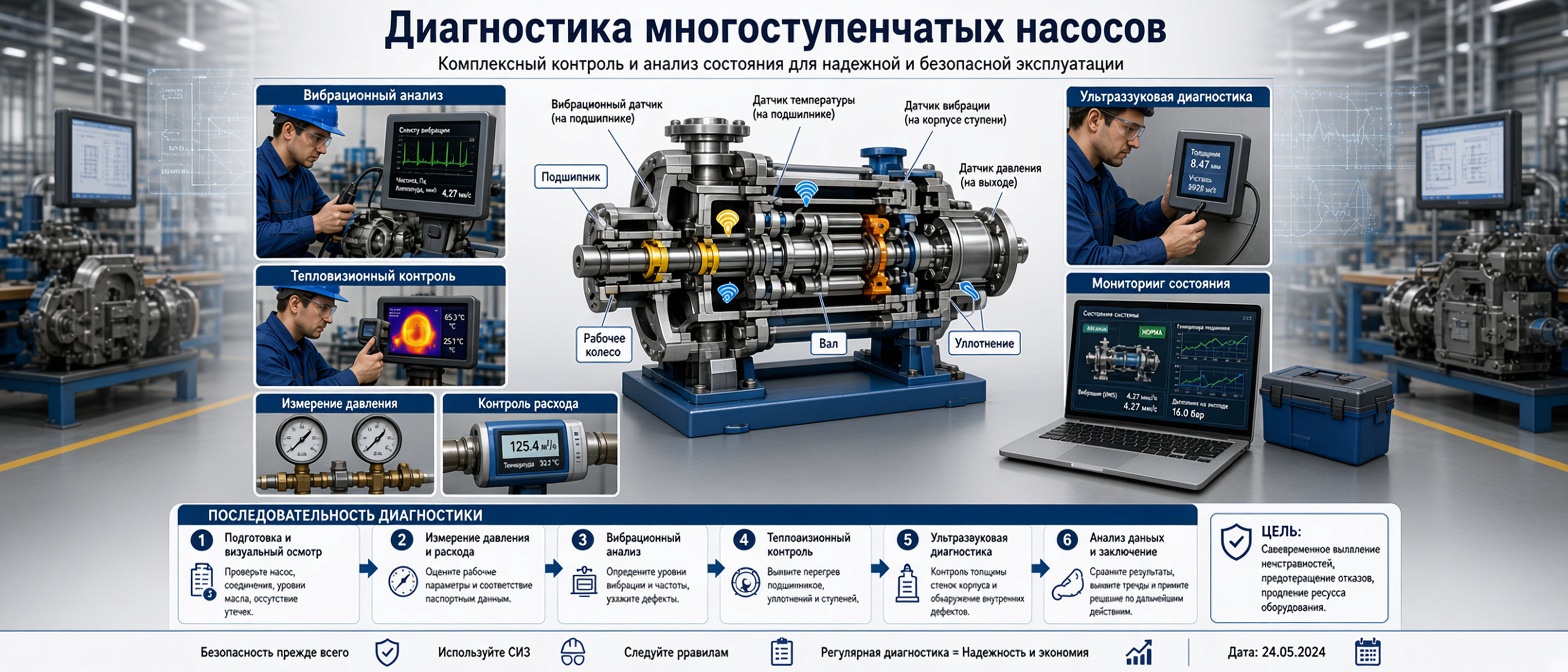

Первичная диагностика

На первом этапе проверяют:

• внешний вид корпуса и соединений;
• наличие течей;
• состояние кабеля, клемм и электродвигателя;
• уровень вибрации и шума;
• давление на входе и выходе;
• соответствие фактической производительности рабочему режиму;
• работу автоматики и защитных устройств.

Если насос ещё сохраняет работоспособность, измеряют ток электродвигателя и сравнивают его с номинальными значениями. Повышенная нагрузка может указывать на заклинивание, износ подшипников или проблемы в гидравлической части.

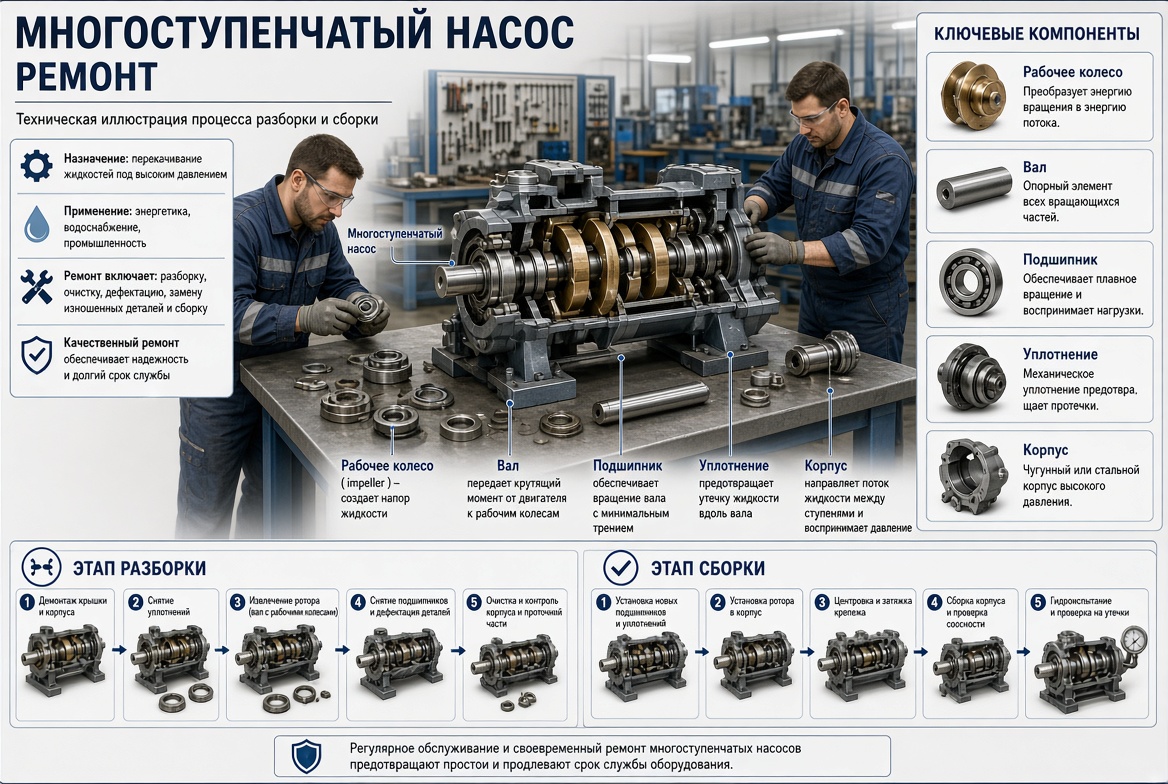

Разборка агрегата

Перед разборкой насос отключают от электросети, перекрывают запорную арматуру и сливают рабочую жидкость. Затем оборудование очищают от загрязнений и демонтируют узлы в установленной последовательности.

Все снятые детали осматривают и маркируют. Это особенно важно для многоступенчатых конструкций, где рабочие колёса, проставочные кольца и направляющие элементы устанавливаются в определённом порядке.

Дефектовка деталей

Во время дефектовки проверяют:

• корпус и крышки;
• вал и его посадочные поверхности;
• рабочие колёса;
• направляющие аппараты;
• втулки и дистанционные кольца;
• подшипники;
• торцевое уплотнение;
• крепёжные элементы;
• муфту и соединение с электродвигателем.

Детали с допустимым износом очищают и восстанавливают. Элементы с трещинами, сильной коррозией, деформацией или критическим износом заменяют.

Восстановление или замена узлов

В зависимости от состояния оборудования ремонт может включать:

• замену подшипников;
• замену торцевого уплотнения;
• восстановление посадочных мест;
• замену изношенных рабочих колёс;
• замену вала или его ремонт;
• очистку проточной части;
• замену прокладок и уплотнительных колец;
• восстановление резьбовых соединений;
• устранение перекоса муфты;
• ремонт или замену элементов электродвигателя.

При выборе запасных частей важно учитывать модель насоса, материал исполнения, характеристики рабочей жидкости и параметры конкретной системы. Установка неподходящих деталей может изменить балансировку ротора или снизить эффективность оборудования.

Сборка и проверка

После ремонта насос собирают с соблюдением монтажных зазоров и требований производителя. Проверяют лёгкость вращения вала, правильность установки ступеней, состояние уплотнений и надёжность креплений.

После установки агрегат запускают в рабочем режиме. Проверяют давление, расход, уровень шума, вибрацию, температуру подшипников и отсутствие протечек. Если насос работает устойчиво и сохраняет расчётные параметры, ремонт можно считать завершённым.

Особенности ремонта различных типов насосов

Технология восстановления зависит от конструкции оборудования.

Вертикальные многоступенчатые насосы

В вертикальных моделях рабочие ступени располагаются одна над другой. При ремонте особое внимание уделяют состоянию вала, направляющих деталей, опор и соединений между секциями.

Даже небольшое нарушение соосности может привести к вибрации и неравномерному износу. После сборки обязательно проверяют положение ротора и работу под нагрузкой.

Горизонтальные многоступенчатые насосы

Горизонтальные агрегаты могут иметь секционный или корпусной тип исполнения. При ремонте проверяют плоскости разъёма, межсекционные прокладки, состояние корпуса и правильность затяжки крепежа.

Особое значение имеет центровка насоса и электродвигателя. Перекос приводит к дополнительной нагрузке на муфту и подшипники.

Насосы для горячей воды

При работе с горячей водой используют термостойкие уплотнительные материалы. После ремонта необходимо проверить, соответствуют ли прокладки, сальники и торцевое уплотнение рабочей температуре.

Также оценивают состояние теплоизоляции и компенсаторов трубопровода, поскольку температурное расширение может создавать дополнительную нагрузку на корпус насоса.

Насосы для агрессивных жидкостей

Для химически активных сред важны материал корпуса, рабочего колеса, вала и уплотнения. Обычная деталь может быстро разрушиться при контакте с реагентом, поэтому запасные части выбирают с учётом химического состава жидкости и её температуры.

Можно ли выполнить ремонт самостоятельно

Простую очистку внешних поверхностей и проверку соединений можно выполнить самостоятельно при соблюдении правил безопасности. Однако разборка многоступенчатого насоса, замена рабочих колёс, ремонт вала и настройка зазоров требуют специального инструмента и опыта.

Самостоятельное вмешательство без измерительного оборудования может привести к:

• неправильной установке ступеней;
• повреждению уплотнительных поверхностей;
• нарушению балансировки ротора;
• появлению повышенной вибрации;
• повторной протечке;
• перегрузке электродвигателя.

Ремонт насосного оборудования лучше поручать специалистам, особенно если агрегат работает в системе отопления, пожаротушения, водоснабжения или на технологической линии.

Как продлить срок службы насоса

Чтобы снизить вероятность аварийного ремонта, необходимо соблюдать рекомендации производителя и контролировать условия эксплуатации.

Насос должен работать только с той жидкостью, для которой он предназначен. Нельзя допускать сухого хода, резкого перекрытия потока, длительной работы при закрытой напорной линии и превышения допустимой температуры.

Периодическое обслуживание включает проверку герметичности, вибрации, давления, температуры подшипников, состояния муфты и электрических соединений. В системах с загрязнённой жидкостью необходимо своевременно очищать фильтры и устанавливать защитные устройства на входе в насос.

Плановая диагностика позволяет обнаружить износ до появления серьёзной неисправности. Это особенно важно для оборудования, остановка которого может привести к простою производства или нарушению работы инженерной системы.

Как определить стоимость ремонта

Цена ремонта многоступенчатого насоса зависит от нескольких факторов:

• модели и мощности оборудования;
• количества рабочих ступеней;
• характера неисправности;
• стоимости запасных частей;
• необходимости восстановления вала или корпуса;
• состояния электродвигателя;
• срочности выполнения работ;
• необходимости выезда на объект и проведения пусконаладки.

Точную стоимость можно определить после диагностики и дефектовки. Предварительная оценка по внешним признакам не всегда бывает точной, поскольку скрытые повреждения выявляются только после разборки.

Почему важно обращаться к специалистам

Качественный ремонт многоступенчатого насоса — это не только замена изношенной детали. Необходимо определить причину неисправности, проверить сопряжённые узлы и убедиться, что оборудование сможет работать в предусмотренном режиме.

Грамотно выполненная диагностика помогает избежать повторной поломки, а контрольные испытания подтверждают работоспособность насоса после сборки. В результате оборудование возвращается в эксплуатацию с восстановленными параметрами и прогнозируемым ресурсом.

Часто задаваемые вопросы

Почему насос работает, но давление ниже нормы?

Причиной могут быть износ рабочих колёс, засор фильтра, подсос воздуха, недостаточное давление на входе, неправильное направление вращения или повреждение одной из ступеней. Для точного определения причины требуется комплексная диагностика.

Можно ли заменить только одно рабочее колесо?

Иногда такая замена возможна, но необходимо проверить состояние остальных ступеней, балансировку ротора и соответствие детали конструкции насоса. Установка одного нового элемента при сильном износе остальных может не дать ожидаемого результата.

Как часто нужно обслуживать многоступенчатый насос?

Периодичность зависит от режима работы, типа жидкости и рекомендаций производителя. При интенсивной эксплуатации и наличии загрязнений проверки проводят чаще. Помимо планового обслуживания, диагностика требуется при любом изменении шума, вибрации, давления или температуры.

Что делать при появлении течи?

Насос необходимо остановить, отключить от электропитания и определить место утечки. Если жидкость выходит через область вала, вероятен износ торцевого уплотнения. Эксплуатация оборудования с постоянной течью может привести к повреждению подшипников и электродвигателя.

Заключение

Ремонт многоступенчатых насосов должен начинаться с определения причины неисправности, а не с замены первой обнаруженной детали. Проверка рабочих колёс, вала, подшипников, уплотнений и условий эксплуатации позволяет восстановить насос с учётом его фактического состояния.

Для предотвращения серьёзных поломок важно не допускать сухого хода, контролировать параметры системы и регулярно проводить техническое обслуживание. При появлении вибрации, шума, перегрева, снижения напора или протечки оборудование следует остановить и передать на профессиональную диагностику.
