Динамическая балансировка роторов насосов

Повышенная вибрация насоса, шум, перегрев подшипников и ускоренный износ уплотнений часто

связаны с дисбалансом вращающихся деталей. Даже небольшое смещение центра масс относительно оси вращения создает центробежные силы, которые увеличиваются вместе с частотой вращения. Снизить динамические нагрузки и восстановить стабильную работу оборудования помогает профессиональная балансировка ротора насоса.

Компания НасосРесурс выполняет диагностику и динамическую балансировку роторов насосного оборудования в Нижнем Новгороде и области. Работы проводятся с учетом конструкции агрегата, рабочих оборотов, технического состояния деталей и требований производителя.

Что такое динамическая балансировка ротора

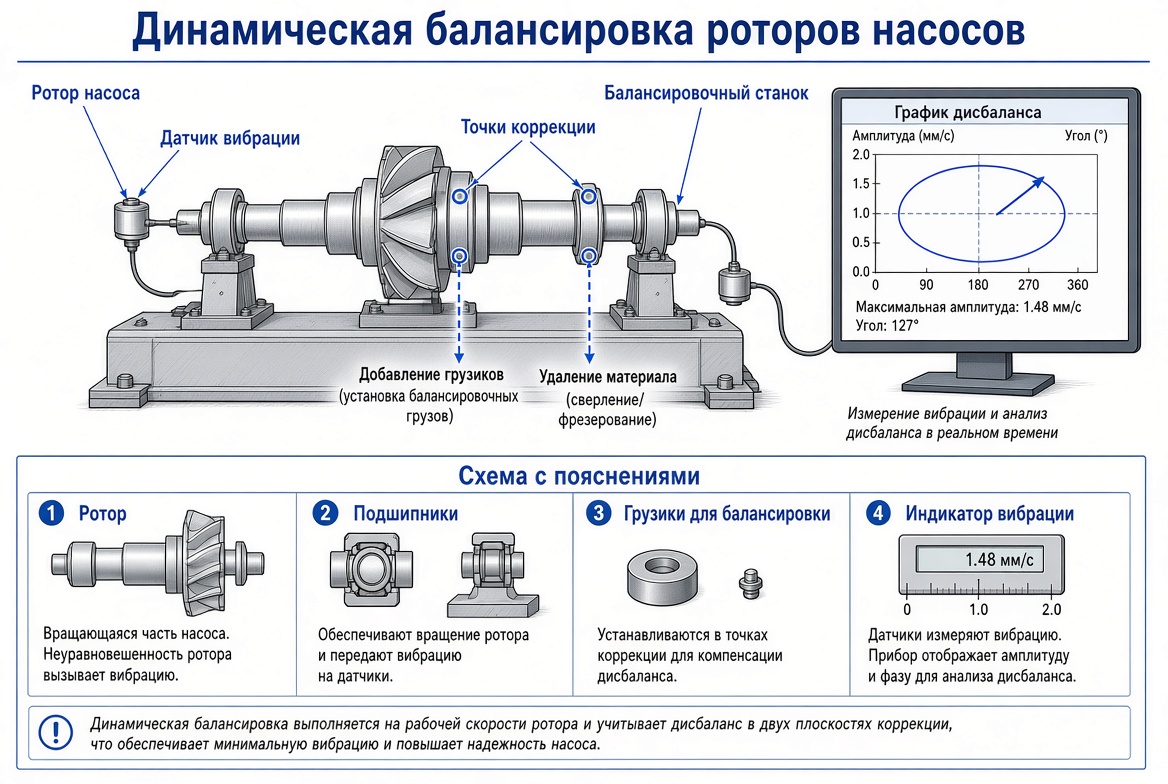

Динамическая балансировка — это технологическая операция, при которой определяют величину и угловое положение дисбаланса, а затем корректируют распределение массы ротора. Цель процедуры — максимально приблизить главную центральную ось инерции к фактической оси вращения.

В отличие от статической балансировки, динамический метод учитывает распределение масс по длине ротора. Измерения выполняются во время вращения детали на балансировочном станке либо, если позволяют конструкция и условия эксплуатации, непосредственно на установленном оборудовании.

Для коротких и дискообразных деталей в отдельных случаях может быть достаточно коррекции в одной плоскости. Удлиненные роторы насосов обычно балансируют в двух плоскостях, поскольку дисбаланс может находиться в разных частях сборки.

Почему возникает дисбаланс насосного ротора

Нарушение баланса может появиться как при изготовлении оборудования, так и во время эксплуатации. Наиболее распространенные причины:

неравномерное распределение материала при производстве деталей;
погрешности механической обработки;
деформация или изгиб вала;
износ рабочего колеса;
коррозия и эрозионное разрушение поверхностей;
отложения на лопатках и других элементах ротора;
повреждение деталей посторонними предметами;
неравномерный ремонт, наплавка или сварка;
неправильная посадка рабочего колеса на вал;
смещение деталей после разборки и повторной сборки;
нарушение взаимного положения элементов ротора;
кавитационные повреждения рабочего колеса.

Перед балансировкой важно устранить загрязнения, проверить посадочные поверхности и оценить техническое состояние деталей. Если ротор деформирован или имеет значительные механические повреждения, одной коррекции массы может быть недостаточно.

Признаки дисбаланса насоса

Проверка и балансировка насосного ротора могут потребоваться при появлении следующих симптомов:

повышенная вибрация корпуса и опор;
характерный гул или шум во время работы;
перегрев подшипниковых узлов;
ускоренный износ торцевых и сальниковых уплотнений;
ослабление резьбовых и фундаментных соединений;
снижение ресурса подшипников;
нестабильная работа оборудования после ремонта;
рост вибрации при увеличении частоты вращения;
повторяющиеся аварийные остановки.

Подобные признаки не всегда вызваны только дисбалансом. Источником вибрации также могут быть несоосность валов, дефекты подшипников, кавитация, гидравлические пульсации, недостаточная жесткость основания или резонанс конструкции. Поэтому перед выполнением работ рекомендуется провести диагностику насосного агрегата.

Какие детали насосов подлежат балансировке

В зависимости от типа и конструкции оборудования балансируют отдельные элементы либо ротор в сборе. Работы могут выполняться для следующих деталей:

рабочих колес центробежных насосов;
валов и вал-роторов;
роторов многоступенчатых насосов;
шнеков и винтовых роторов;
муфт и полумуфт;
барабанов;
роторов электродвигателей;
сборочных единиц «вал — рабочее колесо»;
других вращающихся деталей насосного оборудования.

Балансировка собранного ротора нередко дает более точный практический результат, поскольку учитывает фактическое положение всех деталей, посадок, шпонок, гаек и крепежных элементов.

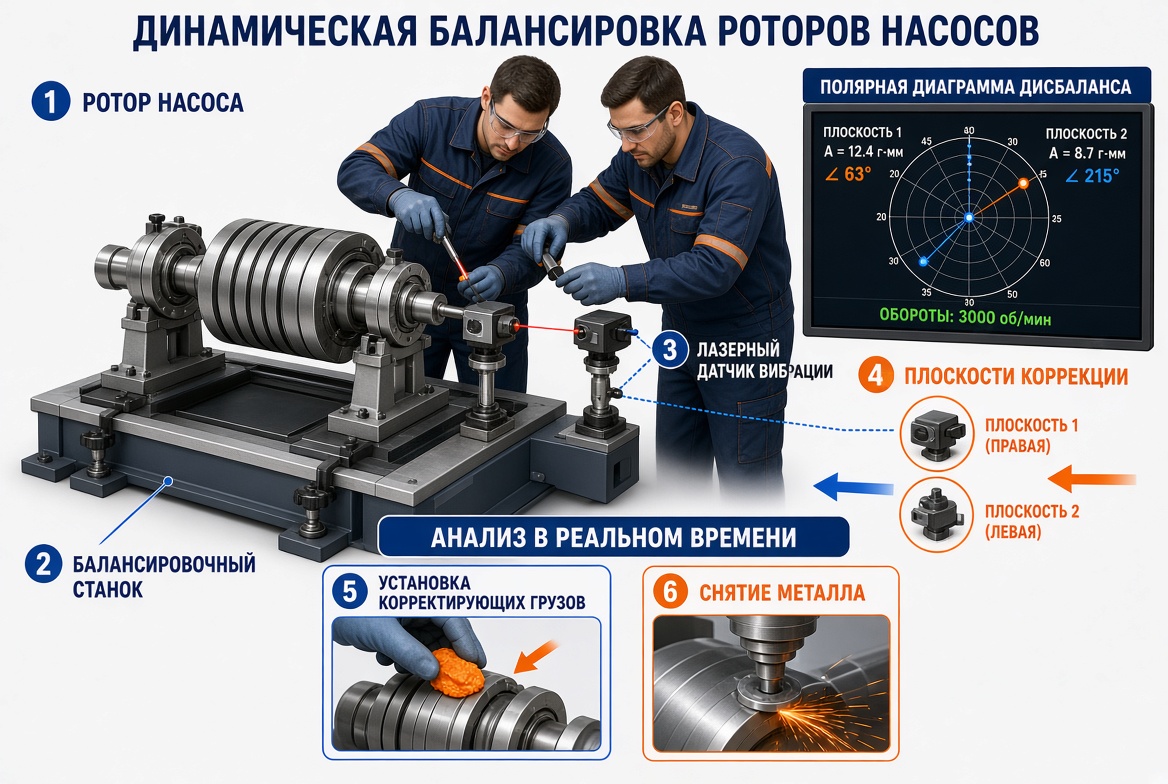

Как выполняется динамическая балансировка роторов насосов

1. Осмотр и подготовка

Специалисты очищают ротор от загрязнений и технологических отложений, осматривают рабочие поверхности, проверяют целостность деталей и состояние посадочных мест. При необходимости контролируются биение вала, геометрия рабочего колеса и надежность соединений.

2. Установка на балансировочное оборудование

Ротор размещают на балансировочном станке с учетом его массы, размеров и конструктивных особенностей. Выбирается подходящая оснастка и задаются параметры измерения.

3. Пробный запуск

Во время вращения измерительная система определяет вибрационные параметры, величину дисбаланса и его угловое положение. Для удлиненного ротора данные обычно рассчитываются по двум плоскостям коррекции.

4. Коррекция массы

Дисбаланс устраняется способом, допустимым для конкретной детали. Коррекция может выполняться:

удалением избыточного материала;
установкой корректирующих грузов;
применением балансировочных винтов;
перераспределением предусмотренных конструкцией элементов;
другим согласованным технологическим способом.

Метод коррекции выбирается с учетом прочности, конструкции ротора, условий эксплуатации и требований технической документации.

5. Контрольный запуск

После внесения изменений проводятся повторные измерения. При необходимости коррекция выполняется в несколько этапов до достижения установленного допуска остаточного дисбаланса.

6. Оформление результатов

По итогам работ заказчику может быть предоставлен протокол с исходными и конечными параметрами, условиями проведения измерений и результатами балансировки.

Балансировка на станке и на месте эксплуатации

Балансировка ротора насоса может проводиться двумя основными способами.

Балансировка на специальном станке

Для выполнения работ насос разбирают, а ротор или отдельную деталь доставляют на производственный участок. Такой способ позволяет проверить геометрию, состояние посадок и дисбаланс детали в контролируемых условиях.

Станочная балансировка подходит для рабочих колес, валов, муфт, роторов насосов и электродвигателей. Она особенно актуальна после ремонта, восстановления, наплавки или замены отдельных элементов.

Балансировка в собственных опорах

В некоторых случаях измерения и коррекцию выполняют непосредственно на установленном агрегате. Такой подход учитывает влияние рабочих опор и фактической сборки оборудования. Однако возможность проведения балансировки на месте зависит от конструкции насоса, доступности плоскостей коррекции и требований безопасности.

Оптимальный метод выбирают после изучения оборудования и результатов первичной диагностики.

Точность и допустимый остаточный дисбаланс

Требуемая точность балансировки зависит от назначения оборудования, частоты вращения, массы и конструкции ротора. Критерии приемки определяются технической документацией производителя, условиями эксплуатации и применимыми стандартами.

Класс точности нельзя назначать только по названию оборудования. Для разных насосов требования могут отличаться. Например, высокооборотный ротор, работающий в ответственной технологической системе, может требовать более строгого допуска, чем тихоходная вращающаяся деталь общего назначения.

При оценке результата учитываются:

рабочая частота вращения;
масса ротора;
расстояние между плоскостями коррекции;
конструкция и жесткость детали;
тип подшипниковых опор;
требования производителя;
условия эксплуатации агрегата.

Работы могут выполняться с учетом положений серии стандартов ГОСТ ISO 21940, если их применение предусмотрено документацией и договором.

Что дает своевременная балансировка

Правильно выполненная динамическая балансировка помогает:

снизить вибрацию насосного агрегата;
уменьшить нагрузку на подшипники и опоры;
продлить срок службы уплотнений;
сократить риск ослабления креплений;
повысить стабильность работы оборудования;
уменьшить вероятность внеплановой остановки;
снизить расходы на повторный ремонт;
повысить ресурс ротора и связанных с ним узлов.

Балансировка не заменяет ремонт поврежденных деталей, центровку валов или восстановление фундамента. Наибольший эффект достигается при комплексном устранении всех выявленных причин вибрации.

Когда следует балансировать ротор насоса

Проверку рекомендуется проводить:

после изготовления нового ротора или рабочего колеса;
после механической обработки;
после сварки, наплавки и восстановительного ремонта;
после замены лопаток или других элементов;
при сборке ротора из нескольких деталей;
после длительной эксплуатации;
при появлении повышенной вибрации;
после аварийного повреждения;
перед вводом ответственного оборудования в эксплуатацию.

Если насос работает с абразивной, загрязненной или химически активной средой, состояние рабочего колеса следует контролировать особенно внимательно. Неравномерный износ быстро меняет распределение массы и может привести к повторному появлению дисбаланса.

От чего зависит стоимость балансировки

Цена динамической балансировки ротора насоса рассчитывается индивидуально. На стоимость влияют:

масса и габариты детали;
конструкция ротора;
количество плоскостей коррекции;
исходная величина дисбаланса;
требуемая точность;
необходимость разборки и сборки;
состояние вала, рабочего колеса и посадочных мест;
сложность изготовления оснастки;
способ коррекции массы;
необходимость выезда специалистов;
срочность выполнения заказа.

Для предварительного расчета можно направить чертеж, фотографию детали, данные о массе, габаритах, рабочих оборотах и требуемом классе точности. Окончательная стоимость определяется после изучения технического задания или осмотра ротора.

Почему важно обращаться к специалистам

Попытка устранить вибрацию без измерительного оборудования может привести к ухудшению состояния агрегата. Произвольное удаление материала или установка груза изменяют распределение массы, но не гарантируют уменьшения динамических нагрузок.

Профессиональная балансировка предусматривает инструментальное определение дисбаланса, расчет места коррекции и обязательное контрольное измерение. Это позволяет получить воспроизводимый результат и подтвердить соответствие заданному допуску.

Заказать динамическую балансировку ротора насоса

Компания НасосРесурс выполняет балансировку рабочих колес, валов и роторов насосного оборудования. Перед началом работ специалисты анализируют конструкцию детали, определяют подходящий способ измерения и согласовывают метод коррекции.

Чтобы получить консультацию и предварительный расчет, отправьте:

тип и назначение насоса;
массу и размеры ротора;
рабочую частоту вращения;
чертежи или фотографии;
описание обнаруженной неисправности;
требования к точности;
сведения о проведенном ремонте.

Свяжитесь с нами по телефону или направьте заявку. Специалист уточнит исходные данные, оценит возможность выполнения работ и согласует сроки.

Часто задаваемые вопросы

Чем динамическая балансировка отличается от статической?

Статическая балансировка позволяет выявить смещение центра масс в одной плоскости. Динамическая учитывает распределение дисбаланса по длине вращающейся детали и обычно предусматривает коррекцию в двух плоскостях.

Можно ли балансировать только рабочее колесо?

Да, если это предусмотрено технологией ремонта. Однако после установки колеса на вал может возникнуть сборочный дисбаланс из-за посадки, шпонки, крепежа или взаимного положения деталей. Для ответственного оборудования предпочтительна контрольная проверка ротора в сборе.

Устранит ли балансировка любую вибрацию насоса?

Нет. Вибрация может быть связана с несоосностью, дефектами подшипников, кавитацией, резонансом, нарушением жесткости основания или гидравлическими процессами. До начала балансировочных работ необходимо определить вероятный источник неисправности.

Нужно ли балансировать новое рабочее колесо?

Да, если этого требуют техническая документация и условия эксплуатации. Производственные отклонения и последующая механическая обработка могут привести к неравномерному распределению массы даже у новой детали.

Можно ли выполнить балансировку после наплавки или сварки?

Да. После таких операций балансировка особенно важна, поскольку нанесенный металл и сварочные деформации могут изменить распределение массы. Предварительно проверяют геометрию и механическую прочность восстановленной детали.

Сколько времени занимает работа?

Срок зависит от размеров, массы, состояния и конструкции ротора, требуемой точности и способа коррекции. Точное время определяется после получения технических данных и осмотра детали.
