Балансировка рабочих колес насосов

Балансировка рабочего колеса насоса — важная операция при ремонте и техническом

обслуживании насосного оборудования. От точности балансировки зависит уровень вибрации, нагрузка на подшипники и вал, состояние уплотнений, срок службы электродвигателя и всего насосного агрегата.

Рабочее колесо вращается с высокой частотой, поэтому даже небольшое смещение центра масс относительно оси вращения может стать причиной значительных динамических нагрузок. При увеличении частоты вращения проблема усиливается: насос начинает вибрировать, появляется повышенный шум, быстрее изнашиваются подшипники и механическое уплотнение.

Компания «НасосРесурс» выполняет балансировку рабочих колес насосов в Нижнем Новгороде и Нижегородской области. Работы проводятся после диагностики детали с учетом ее конструкции, материала, размеров и рабочей частоты вращения.

Что такое балансировка рабочего колеса насоса

Рабочее колесо является одним из основных вращающихся элементов центробежного и другого динамического насосного оборудования. Во время эксплуатации оно подвергается механическому износу, коррозии, кавитационному разрушению, отложениям и другим воздействиям.

Балансировка рабочего колеса насоса заключается в устранении неравномерного распределения массы относительно оси вращения.

Идеально изготовленное рабочее колесо имеет такое распределение массы, при котором при вращении не возникает значительной центробежной силы, стремящейся сместить деталь относительно оси.

На практике дисбаланс может возникнуть вследствие:

• производственного отклонения;

• неравномерного износа лопаток;

• коррозии;

• кавитации;

• механических повреждений;

• ремонта и восстановления лопаток;

• наплавки металла;

• проточки посадочных поверхностей;

• загрязнения;

• деформации рабочего колеса;

• нарушения геометрии после ремонта.

Поэтому балансировка особенно часто требуется именно после восстановления рабочего колеса.

Зачем нужна балансировка рабочих колес насосов

Основная задача балансировки — уменьшить динамические нагрузки, возникающие при вращении детали.

Даже относительно небольшой дисбаланс при высокой частоте вращения способен создавать значительную центробежную силу. Она передается на вал, подшипниковые опоры и корпус насоса.

Последствия эксплуатации насоса с разбалансированным рабочим колесом могут включать:

• повышенную вибрацию;

• посторонний шум;

• ускоренный износ подшипников;

• повреждение механического уплотнения;

• повышенную нагрузку на вал;

• появление усталостных трещин;

• ослабление посадок;

• увеличение нагрузки на электродвигатель;

• снижение надежности насосного агрегата;

• вынужденные остановки оборудования.

Таким образом, балансировка рабочего колеса является не просто дополнительной операцией при ремонте, а способом снизить риск повторной неисправности насосного оборудования.

В каких случаях требуется балансировка рабочего колеса

Необходимость балансировки определяется состоянием детали и результатами диагностики.

Особенно рекомендуется проверить и при необходимости выполнить балансировку в следующих случаях:

После ремонта рабочего колеса

Если выполнялась сварка, наплавка, восстановление или замена отдельных участков лопаток, распределение массы детали может измениться.

Даже если геометрия рабочего колеса визуально восстановлена, это еще не означает, что оно обладает требуемой балансировкой.

После механической обработки

Проточка, расточка и другие операции изменяют массу детали. Если обработка выполнялась неравномерно относительно оси вращения, может возникнуть дисбаланс.

После обнаружения повышенной вибрации

Если насос начал работать с повышенной вибрацией после ремонта или длительной эксплуатации, необходимо проверить не только подшипники и вал, но и рабочее колесо.

При появлении постороннего шума

Необычный гул, периодический шум или изменение характера работы насосного агрегата могут свидетельствовать о проблемах вращающихся элементов.

После кавитационного повреждения

Кавитация может разрушать отдельные участки лопаток и поверхностей рабочего колеса. Неравномерное разрушение приводит к изменению массы детали и ее геометрии.

После длительной эксплуатации

Даже первоначально хорошо отбалансированное рабочее колесо может потерять балансировку в результате коррозии, эрозии, отложений и износа.

Какие рабочие колеса можно балансировать

В зависимости от конструкции насосного оборудования балансировке могут подвергаться рабочие колеса различных типов.

В ремонтной практике встречаются:

• рабочие колеса центробежных насосов;

• колеса консольных насосов;

• колеса горизонтальных насосов;

• колеса вертикальных насосов;

• рабочие колеса циркуляционных насосов;

• колеса погружных насосов;

• колеса насосных агрегатов промышленного назначения;

• закрытые рабочие колеса;

• открытые рабочие колеса;

• полуоткрытые конструкции.

Возможность и технология балансировки определяются индивидуально. Перед проведением работ необходимо установить конструкцию детали, ее техническое состояние и допустимые параметры балансировки.

Как выполняется балансировка рабочего колеса насоса

Технология зависит от конструкции рабочего колеса и требований производителя насосного оборудования.

В общем случае работы включают несколько этапов.

1. Внешний осмотр

Специалист осматривает рабочее колесо и выявляет:

• трещины;

• сколы;

• следы кавитации;

• коррозионные повреждения;

• деформации;

• износ лопаток;

• следы предыдущего ремонта;

• повреждение посадочных поверхностей.

При наличии серьезных дефектов сначала требуется восстановление детали.

2. Очистка

Перед балансировкой с рабочего колеса удаляются загрязнения, ржавчина, отложения и другие посторонние массы.

Это принципиально важно, поскольку даже небольшой слой неравномерных отложений способен повлиять на распределение массы.

3. Проверка геометрии

Проверяется состояние основных поверхностей и геометрия рабочего колеса.

Особое внимание уделяется:

• посадочному отверстию;

• ступице;

• лопаткам;

• торцевым поверхностям;

• симметрии конструкции.

4. Установка на балансировочное оборудование

Рабочее колесо устанавливается на балансировочное оборудование с учетом его посадки и оси вращения.

Крепление должно исключать перекос и дополнительное биение.

5. Определение дисбаланса

Оборудование определяет величину и положение дисбаланса.

В зависимости от конструкции детали может определяться дисбаланс в одной или нескольких плоскостях.

6. Корректировка массы

Для устранения дисбаланса выполняется корректирующая операция.

В зависимости от материала и конструкции это может быть:

• удаление небольшого количества металла;

• механическая обработка;

• выполнение корректирующих выборок;

• применение других технологически допустимых способов.

Конкретный метод выбирается с учетом конструкции рабочего колеса. Недопустимо без расчета удалять значительные объемы металла с лопаток, ступицы или других ответственных элементов.

7. Контрольная балансировка

После корректировки рабочее колесо повторно проверяется.

Цель контрольной операции — убедиться, что остаточный дисбаланс соответствует установленным требованиям.

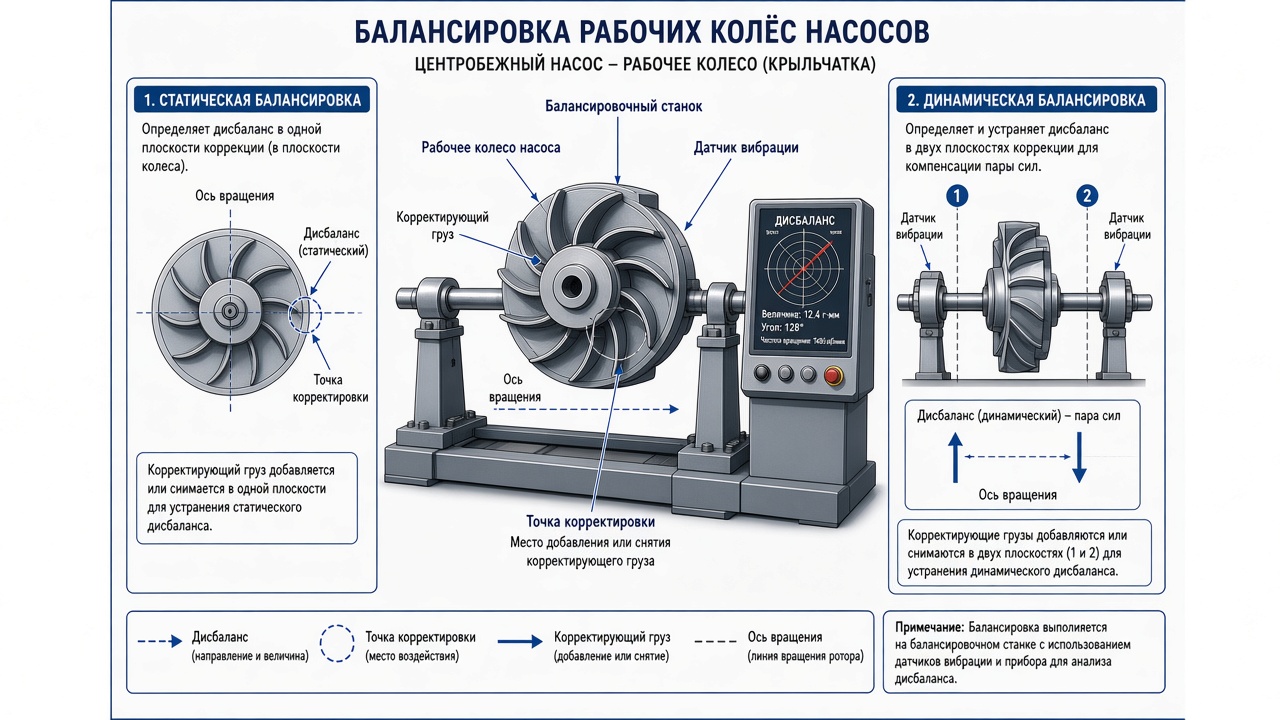

Статическая и динамическая балансировка

В зависимости от конструкции детали и условий ее работы применяются разные методы балансировки.

Статическая балансировка

При статической балансировке определяется положение тяжелой части детали относительно оси.

Метод может использоваться для определенных конструкций, однако он не всегда позволяет выявить все виды дисбаланса.

Динамическая балансировка

Динамическая балансировка рабочего колеса насоса позволяет определить параметры дисбаланса при вращении детали.

Для быстроходных насосных агрегатов динамическая балансировка имеет особое значение, поскольку учитывает распределение дисбаланса относительно нескольких плоскостей.

Выбор метода определяется конструкцией рабочего колеса, его размерами, массой, частотой вращения и требованиями к оборудованию.

Почему важно балансировать рабочее колесо после восстановления

Распространенная ошибка при ремонте насосов — восстановить поврежденную деталь и установить ее обратно без последующего контроля балансировки.

Например, при ремонте лопаток может использоваться сварочная наплавка. Даже при аккуратной работе количество добавленного металла в разных участках может отличаться.

В результате возникает новое распределение массы.

То же относится к механической обработке. После проточки или восстановления посадочных поверхностей необходимо убедиться, что ось вращения детали соответствует требованиям, а остаточный дисбаланс находится в допустимых пределах.

Поэтому оптимальная последовательность ремонта выглядит следующим образом:

диагностика → восстановление → механическая обработка → контроль геометрии → балансировка → контроль → установка на насос.

Признаки разбалансированного рабочего колеса

Определить проблему только по внешнему виду детали не всегда возможно. Рабочее колесо может выглядеть исправным, но при вращении создавать значительные динамические нагрузки.

На возможный дисбаланс указывают:

• сильная вибрация насоса;

• увеличение вибрации с ростом оборотов;

• необычный шум;

• ускоренный износ подшипников;

• повторный выход из строя механического уплотнения;

• нагрев подшипников;

• биение вращающихся элементов;

• появление трещин на валу;

• ослабление соединений;

• нестабильная работа насосного агрегата.

Однако эти признаки не являются однозначным доказательством неисправности рабочего колеса.

Похожие симптомы могут возникать из-за износа подшипников, деформации вала, неправильной центровки, проблем с фундаментом, кавитации или других неисправностей.

Поэтому необходима комплексная диагностика насосного агрегата.

Балансировка рабочего колеса и вибрация насоса

Вибрация — один из наиболее заметных признаков проблем с вращающимися деталями.

Если рабочее колесо имеет дисбаланс, при его вращении возникает центробежная сила. Ее величина зависит от массы неуравновешенной части, величины смещения и частоты вращения.

При увеличении оборотов влияние дисбаланса существенно возрастает.

Именно поэтому насос, который относительно спокойно работает на одной частоте вращения, при увеличении оборотов может начать вибрировать значительно сильнее.

При диагностике необходимо учитывать не только величину вибрации, но и ее характер, частоту и зависимость от режима работы.

Что будет, если не балансировать рабочее колесо

Эксплуатация насосного агрегата с существенным дисбалансом может привести к ускоренному износу нескольких узлов одновременно.

В первую очередь увеличивается нагрузка на подшипники и вал. Далее могут возникнуть проблемы с уплотнением и посадочными соединениями.

В результате небольшая проблема рабочего колеса способна перерасти в комплексный ремонт насоса.

В некоторых случаях приходится восстанавливать:

• вал;

• посадочные места под подшипники;

• корпус;

• рабочее колесо;

• механическое уплотнение;

• подшипниковые узлы.

Поэтому своевременная балансировка может оказаться значительно дешевле устранения последствий длительной работы оборудования с повышенной вибрацией.

Балансировка рабочих колес насосов в Нижнем Новгороде

Компания «НасосРесурс» выполняет работы по диагностике и ремонту насосного оборудования в Нижнем Новгороде и Нижегородской области.

Балансировка может выполняться как самостоятельная услуга, так и в составе комплексного ремонта насосного агрегата.

Перед началом работ определяется техническое состояние рабочего колеса. Если обнаруживаются трещины, значительный износ, деформация или повреждение лопаток, сначала согласовывается необходимость восстановления детали.

При обращении желательно предоставить информацию о насосе:

• производитель;

• модель;

• назначение;

• частота вращения;

• производительность;

• напор;

• материал рабочего колеса;

• характер неисправности;

• результаты предыдущей диагностики.

Если имеется технический паспорт насоса или чертеж рабочего колеса, его также желательно предоставить специалистам.

Почему не стоит выполнять балансировку самостоятельно

Рабочее колесо — ответственная вращающаяся деталь. Ошибка при корректировке массы может привести не к устранению, а к увеличению дисбаланса.

Особенно опасно самостоятельно снимать металл с лопаток или ступицы без измерения параметров детали.

Для качественной балансировки необходимо:

1. правильно установить рабочее колесо;

2. определить исходный дисбаланс;

3. установить положение корректирующей массы;

4. выполнить расчет корректировки;

5. провести корректирующую обработку;

6. выполнить повторное измерение;

7. убедиться в соответствии остаточного дисбаланса установленным требованиям.

Поэтому балансировку рабочих колес насосов рекомендуется выполнять на специализированном оборудовании.

Как продлить срок службы насосного оборудования

Балансировка — только одна из составляющих надежной работы насоса.

Для увеличения ресурса оборудования рекомендуется:

• своевременно проводить техническое обслуживание;

• контролировать вибрацию;

• следить за состоянием подшипников;

• контролировать состояние уплотнений;

• не допускать длительной работы в нештатных режимах;

• своевременно устранять кавитацию;

• контролировать состояние вала и рабочих колес;

• проверять центровку насосного агрегата;

• после ремонта проверять балансировку вращающихся деталей.

Комплексный подход позволяет выявлять неисправности до появления серьезных повреждений.

Часто задаваемые вопросы

Нужно ли балансировать новое рабочее колесо?

Если деталь изготовлена производителем и имеет необходимые заводские характеристики, дополнительная балансировка обычно не требуется. Однако после ремонта, механической обработки или повреждения необходимость контроля определяется по результатам диагностики.

Нужно ли балансировать рабочее колесо после наплавки?

Да, после восстановления лопаток или других участков рабочего колеса необходимо проверить балансировку. Наплавка изменяет распределение массы детали.

Может ли разбалансированное рабочее колесо повредить насос?

Да. Значительный дисбаланс повышает динамические нагрузки на вал, подшипники, уплотнения и другие элементы насосного агрегата.

Почему после ремонта насос снова начал вибрировать?

Причин может быть несколько: разбалансированное рабочее колесо, износ подшипников, деформация вала, нарушение центровки, проблемы с креплением или фундаментом, кавитация. Для определения причины необходима диагностика.

Что лучше: статическая или динамическая балансировка?

Универсального ответа нет. Метод выбирается с учетом конструкции рабочего колеса, его размеров, массы, частоты вращения и требований к точности. Для ответственных быстроходных деталей динамическая балансировка позволяет получить более полную информацию о распределении дисбаланса.

Можно ли балансировать рабочее колесо без ремонта насоса?

Да. Рабочее колесо может быть передано на балансировку отдельно. При этом специалистам желательно предоставить сведения о насосе и его рабочей частоте вращения.

Итог

Балансировка рабочих колес насосов — важная процедура, позволяющая снизить вибрацию и динамические нагрузки на вращающиеся элементы насосного агрегата. Особенно актуальна проверка после ремонта, наплавки, механической обработки, кавитационных повреждений и длительной эксплуатации.

Правильно выполненная балансировка помогает снизить нагрузку на вал и подшипники, уменьшить вероятность повреждения уплотнений и повысить надежность насосного оборудования.

Если требуется балансировка рабочего колеса насоса в Нижнем Новгороде, диагностика или комплексный ремонт насосного агрегата, рекомендуется сначала определить причину неисправности и техническое состояние всех связанных узлов. Это позволяет выбрать оптимальную технологию восстановления и избежать повторного выхода оборудования из строя.
