Балансировка насосов — важная операция при ремонте и техническом обслуживании насосного

оборудования. Нарушение балансировки вращающихся деталей приводит к появлению повышенной вибрации, нагрузке на подшипники, уплотнения и вал, ускоренному износу рабочих элементов и снижению надежности насосного агрегата.

Особенно актуальна динамическая балансировка насосов, рабочих колес и роторов после капитального ремонта, восстановления вала, замены рабочего колеса или при появлении характерной вибрации во время работы.

При этом повышенная вибрация не всегда означает именно дисбаланс. Перед балансировкой необходимо исключить расцентровку, проблемы с подшипниками, кавитацию, дефекты фундамента, трубопроводные напряжения и другие причины. Такой подход позволяет не просто устранить симптом, а найти реальную причину неисправности.

Что такое балансировка насоса

Балансировка — это технологическая операция по уменьшению неуравновешенности вращающихся деталей относительно оси вращения.

В насосном оборудовании балансировке могут подвергаться:

рабочие колеса;
валы;
роторы насосов;
роторы насосных агрегатов;
балансировочные диски и барабаны;
вращающиеся элементы многоступенчатых насосов;
отдельные роторные узлы после ремонта.

Даже небольшой дисбаланс на высокой частоте вращения способен создавать значительные динамические нагрузки. Поэтому после механической обработки, восстановления или замены вращающихся деталей необходимо контролировать их баланс.

ГОСТ ИСО 1940-1-2007 устанавливает требования к качеству балансировки жестких роторов, методам определения допустимого остаточного дисбаланса и выбору числа плоскостей коррекции. Стандарт в настоящее время имеет статус действующего.

Почему возникает дисбаланс насосного оборудования

Причины нарушения балансировки могут быть различными. Наиболее распространенные:

1. Неравномерный износ рабочего колеса

Во время эксплуатации рабочее колесо контактирует с перекачиваемой средой. Абразивные частицы, коррозионное воздействие и кавитационные процессы могут приводить к неравномерному удалению металла.

В результате центр масс детали смещается относительно оси вращения.

2. Ремонт и восстановление деталей

После проточки, наплавки, шлифовки или другой механической обработки геометрия детали изменяется. Если масса распределена несимметрично, появляется остаточный дисбаланс.

Особенно важно контролировать балансировку после восстановления:

валов;
рабочих колес;
роторов;
посадочных мест;
деталей многоступенчатых насосов.

3. Повреждение рабочего колеса

Удары твердых частиц, попадание посторонних предметов и кавитационная эрозия способны изменить геометрию рабочего колеса.

Даже при сохранении общей целостности детали ее баланс может оказаться нарушенным.

4. Загрязнение вращающихся деталей

Отложения на рабочем колесе также способны изменить распределение массы. Это особенно актуально для насосов, работающих с загрязненными, химически активными или содержащими твердые включения жидкостями.

5. Неправильная сборка

Причиной повышенной вибрации может стать неправильная установка деталей, нарушение посадок, перекос или проблемы с соединением ротора и привода.

Поэтому балансировка насоса должна рассматриваться вместе с проверкой всего насосного агрегата, а не как отдельная операция без диагностики.

Какие признаки указывают на необходимость балансировки насоса

Заподозрить нарушение балансировки можно по нескольким характерным признакам:

появилась повышенная вибрация корпуса насоса;
вибрация увеличивается с ростом частоты вращения;
появился необычный шум;
ускорился износ подшипников;
регулярно выходят из строя уплотнения;
возникает повышенная нагрузка на муфту;
после ремонта насоса вибрация осталась или появилась вновь;
наблюдается неравномерная работа насосного агрегата;
увеличивается нагрев подшипников;
появляются повторяющиеся неисправности вала или рабочего колеса.

Однако диагностировать дисбаланс только по наличию вибрации неправильно.

Например, похожие симптомы могут возникать при расцентровке насоса и электродвигателя, повреждении подшипников, кавитации или чрезмерном натяжении трубопровода. Поэтому профессиональная диагностика начинается с определения характера вибрации и проверки состояния агрегата.

Балансировка и вибродиагностика насосов

Вибродиагностика позволяет определить, какая именно неисправность является источником повышенной вибрации.

При обследовании насосного агрегата могут контролироваться:

виброскорость;
виброускорение;
виброперемещение;
частота вибрации;
амплитуда;
фаза;
спектр вибрации;
состояние подшипников;
частота вращения ротора.

Для определения дисбаланса большое значение имеет анализ составляющей вибрации, связанной с частотой вращения ротора. Но окончательное решение о необходимости балансировки принимается после комплексной проверки оборудования.

Это принципиально важно: не следует балансировать насос только потому, что он вибрирует.

Сначала необходимо установить причину вибрации, а затем выбрать способ устранения неисправности.

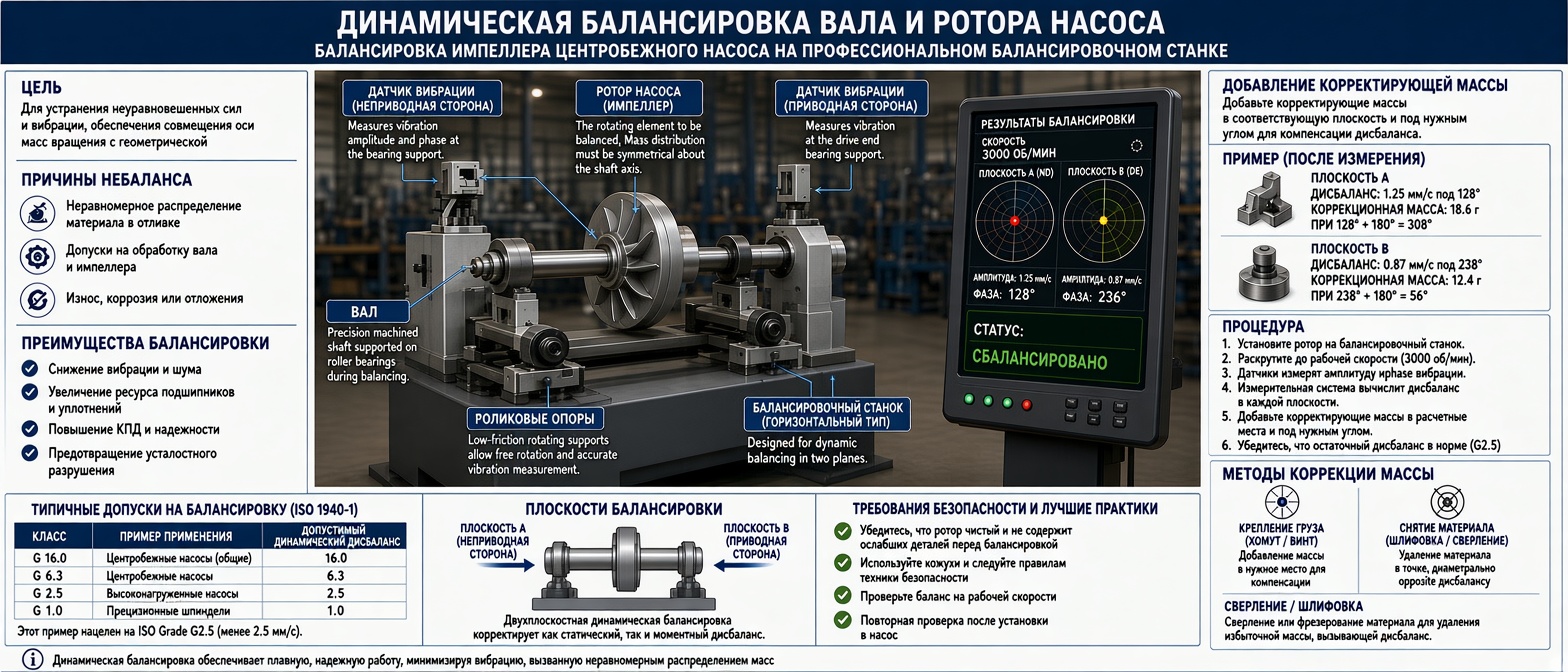

Динамическая балансировка насосов

Наиболее эффективным способом устранения дисбаланса вращающихся деталей является динамическая балансировка.

При динамической балансировке определяется величина и положение неуравновешенности, после чего выполняется корректировка массы детали.

Коррекция может осуществляться:

удалением определенного количества металла;
сверлением;
фрезерованием;
шлифованием;
установкой балансировочных грузов;
другими предусмотренными технологией способами.

Для длинных роторов и деталей, работающих на высокой скорости, может потребоваться балансировка в двух плоскостях.

ГОСТ 32601-2022 для центробежных насосов нефтяной, нефтехимической и газовой промышленности предусматривает динамическую балансировку основных вращающихся деталей до класса G2.5 по ГОСТ ИСО 1940-1; для ряда роторов требования к балансировке в двух плоскостях зависят от конструкции и рабочей частоты вращения.

Статическая и динамическая балансировка: в чем разница

Статическая балансировка

При статической балансировке определяется положение тяжелой части детали относительно оси вращения.

Метод может использоваться для определенных деталей простой конструкции, когда достаточно коррекции в одной плоскости.

Динамическая балансировка

При динамической балансировке учитывается распределение массы по длине ротора.

Это особенно важно для:

валов;
роторов;
длинных рабочих колес;
роторов многоступенчатых насосов;
высокооборотных насосных агрегатов.

Динамическая балансировка позволяет определить не только величину дисбаланса, но и его угловое положение в соответствующих плоскостях коррекции.

Именно поэтому для сложных насосных роторов простой статической балансировки может быть недостаточно.

Как выполняется балансировка насосов

Технологический процесс зависит от конструкции насоса и характера неисправности, но в общем случае включает несколько этапов.

1. Первичная диагностика

Определяется состояние насосного оборудования, частота вращения, характер вибрации и возможные причины неисправности.

Проверяются:

насос;
электродвигатель;
муфта;
подшипниковые узлы;
фундамент;
крепления;
трубопроводы;
рабочее колесо;
вал.

2. Разборка насосного агрегата

Если балансировка выполняется для отдельной детали, насос разбирается, а необходимый элемент демонтируется.

В зависимости от задачи это может быть:

рабочее колесо;
вал;
ротор;
ротор в сборе;
другой вращающийся элемент.

3. Контроль геометрии

Перед балансировкой проверяется состояние детали.

Определяются:

биение;
износ;
повреждения;
деформация;
состояние посадочных поверхностей;
соответствие размеров;
состояние шпоночных соединений.

Если деталь имеет механический дефект, сначала выполняется ремонт, а затем балансировка.

4. Установка детали на балансировочное оборудование

Деталь устанавливается с учетом ее конструкции, массы, размеров и рабочих условий.

Важно обеспечить корректную установку, поскольку ошибки базирования могут привести к неправильному определению дисбаланса.

5. Определение дисбаланса

Балансировочная машина определяет величину и положение неуравновешенности.

Полученные данные позволяют определить необходимую корректирующую операцию.

6. Коррекция

Масса детали корректируется в рассчитанной зоне.

После этого выполняется повторный контроль.

7. Контрольный цикл

Деталь снова проверяется на балансировочном оборудовании.

При необходимости выполняются дополнительные корректирующие операции до получения требуемого остаточного дисбаланса.

8. Сборка и контроль насосного агрегата

После установки детали насос собирается и проверяется в рабочих условиях.

Контролируются вибрация, шум, температура подшипников и другие эксплуатационные параметры.

Балансировка рабочего колеса насоса

Балансировка рабочего колеса насоса — одна из наиболее востребованных операций при ремонте центробежного оборудования.

Рабочее колесо непосредственно участвует во вращении и передаче энергии жидкости. При его повреждении или неравномерном износе распределение массы изменяется.

В результате возникают дополнительные динамические нагрузки.

Балансировка особенно актуальна после:

восстановления рабочего колеса;
сварочных работ;
наплавки;
механической обработки;
устранения кавитационных повреждений;
замены части лопаток;
длительной эксплуатации с абразивной средой;
обнаружения повышенной вибрации.

Для промышленного насосного оборудования требования к балансировке вращающихся элементов могут задаваться соответствующими стандартами и технической документацией производителя. Например, ГОСТ 32601-2022 устанавливает для определенных основных вращающихся деталей центробежных насосов класс G2.5.

Балансировка ротора насоса

Балансировка ротора насоса отличается от балансировки отдельного рабочего колеса тем, что учитывается распределение массы вращающегося узла.

В зависимости от конструкции насосного агрегата ротор может включать:

вал;
рабочие колеса;
втулки;
дистанционные элементы;
другие вращающиеся компоненты.

Для некоторых конструкций применяется балансировка ротора в сборе. В ГОСТ 32601-2022 отдельно предусмотрены требования к балансировке роторов различных типов насосов.

Особое значение балансировка ротора приобретает у многоступенчатых и высокооборотных насосов.

Балансировка после ремонта насоса

После капитального ремонта насоса не всегда достаточно заменить подшипники, уплотнения или восстановить вал.

Если ремонтировались вращающиеся детали, необходимо оценить их баланс.

Например, после:

демонтажа → дефектовки → восстановления → механической обработки → сборки

геометрические и массовые характеристики деталей могли измениться.

Поэтому после серьезного ремонта рекомендуется выполнять контроль:

биения вала;
геометрии деталей;
состояния посадок;
балансировки ротора или отдельных элементов;
центровки агрегата;
вибрации после сборки.

Такой комплексный подход позволяет значительно снизить вероятность повторного выхода насоса из строя.

Какие неисправности нельзя устранить балансировкой

Балансировка эффективна при наличии дисбаланса, но не устраняет все причины вибрации.

Балансировкой нельзя исправить:

изношенный подшипник;
неправильную центровку двигателя и насоса;
деформированный вал;
кавитацию;
недостаточную жесткость основания;
слабое крепление агрегата;
чрезмерное натяжение трубопроводов;
гидравлические проблемы;
неправильный режим эксплуатации;
повреждение муфты.

Поэтому профессиональный ремонт насосов должен начинаться с диагностики.

Если выполнить балансировку детали, не устранив, например, расцентровку агрегата, вибрация может сохраниться.

Контроль вибрации после балансировки

После выполнения балансировки важно проверить насос уже в собранном состоянии.

Контролируются:

уровень вибрации;
температура подшипников;
шум;
стабильность работы;
состояние уплотнений;
параметры электродвигателя;
вибрация на подшипниковых опорах.

Нормативные значения зависят от типа насосного оборудования, конструкции, частоты вращения и условий эксплуатации. Например, в требованиях к ряду центробежных насосов вибрация оценивается на корпусе подшипникового узла при номинальной частоте вращения и подаче; также учитывается отсутствие кавитации.

Поэтому нельзя корректно назвать одно универсальное значение «допустимой вибрации» для всех насосов.

Класс балансировки G2.5 и G6.3

При выборе качества балансировки используется класс точности G.

ГОСТ ИСО 1940-1-2007 связывает класс качества балансировки с допустимым удельным дисбалансом. Чем меньше числовое значение класса G, тем выше требования к качеству балансировки.

В стандарте насосы в общем случае относятся к группе машин, для которой приведен класс G6.3, однако конкретные требования к определенному насосному оборудованию могут быть более жесткими и задаваться техническими условиями или отраслевым стандартом.

Например, для ряда центробежных насосов по ГОСТ 32601-2022 используется G2.5 для основных вращающихся деталей.

Поэтому при заказе балансировки важно указывать не просто «сделать балансировку», а определить:

какую деталь необходимо балансировать;
рабочую частоту вращения;
массу и размеры детали;
количество плоскостей коррекции;
требуемый класс точности;
требования производителя оборудования;
критерии приемки.

Когда необходима балансировка насоса

Заказать диагностику и балансировку рекомендуется, если:

насос начал сильно вибрировать;
появился повышенный шум;
быстро изнашиваются подшипники;
регулярно повреждаются уплотнения;
выполнялся капитальный ремонт;
заменялось рабочее колесо;
восстанавливался вал;
выполнялась наплавка или механическая обработка;
насос длительное время работал с абразивной жидкостью;
обнаружено биение вращающихся деталей;
после ремонта сохранилась повышенная вибрация.

Чем раньше определяется причина дисбаланса, тем меньше вероятность повреждения сопряженных деталей насосного агрегата.

Балансировка насосов в рамках ремонта насосного оборудования

На практике балансировку целесообразно выполнять как часть комплексного ремонта.

Оптимальная последовательность выглядит следующим образом:

диагностика → разборка → дефектовка → ремонт деталей → проверка геометрии → балансировка → сборка → центровка → контроль вибрации.

Такой порядок позволяет исключить ситуацию, когда исправная после балансировки деталь снова начинает работать с повышенной вибрацией из-за другой неисправности.

Для промышленного оборудования особенно важно учитывать не только сам насос, но и весь насосный агрегат: электродвигатель, муфту, фундамент, трубопроводы и режим эксплуатации.

Почему важно доверять балансировку специалистам

Балансировка — это не просто снятие металла с тяжелой стороны рабочего колеса.

Необходимо правильно:

определить величину дисбаланса;
установить угловое положение коррекции;
выбрать плоскости балансировки;
определить допустимый остаточный дисбаланс;
правильно установить деталь;
учитывать рабочую частоту вращения;
проверить результат после коррекции.

Ошибка на любом этапе может привести к тому, что вибрация сохранится либо возникнет повторно.

Особенно высокие требования предъявляются к роторам высокооборотных и многоступенчатых насосов.

Часто задаваемые вопросы

Можно ли выполнить балансировку рабочего колеса насоса?

Да. Рабочие колеса являются одними из основных деталей насосного оборудования, для которых выполняется балансировка. Конкретная технология зависит от конструкции, размеров, материала и частоты вращения.

Нужно ли балансировать насос после ремонта?

Если ремонт затрагивал вращающиеся детали, балансировку необходимо рассматривать как обязательную часть контрольных операций. Особенно это актуально после восстановления вала, рабочего колеса или ротора.

Балансировка устраняет любую вибрацию насоса?

Нет. Вибрацию также могут вызывать расцентровка, подшипники, кавитация, трубопроводы, фундамент, муфта и другие неисправности.

Что лучше — статическая или динамическая балансировка?

Выбор зависит от конструкции детали. Для сложных и длинных роторов, а также для ряда высокооборотных насосов требуется динамическая балансировка, в том числе в двух плоскостях.

Можно ли определить дисбаланс без разборки насоса?

В некоторых случаях предварительно оценить характер неисправности можно по вибродиагностике работающего агрегата. Но окончательная балансировка конкретной детали обычно требует ее установки на специализированное оборудование либо применения предусмотренной технологии балансировки на месте.

Что балансируют в насосе?

В зависимости от конструкции балансировке подвергаются рабочие колеса, роторы, валы, балансировочные диски, барабаны и другие вращающиеся элементы.

Заключение

Балансировка насосов — важная операция, позволяющая снизить динамические нагрузки, вибрацию и ускоренный износ вращающихся элементов. Особенно большое значение она имеет после ремонта, восстановления рабочих колес и валов, а также при эксплуатации высокооборотного насосного оборудования.

Главное условие качественного ремонта — не пытаться устранить любую вибрацию только балансировкой. Сначала необходимо провести диагностику и определить источник неисправности. После этого выбирается технология ремонта, балансировки и последующего контроля.

Для промышленного оборудования требования к качеству балансировки должны определяться конструкцией насоса, рабочей частотой вращения, технической документацией и применимыми нормативными требованиями. ГОСТ ИСО 1940-1-2007 устанавливает общие принципы определения допустимого дисбаланса, а специальные стандарты на насосы могут устанавливать более конкретные требования.
